可移搅拌机
1. 可移搅拌机的概述
JBY为可移式小型搅拌机,采用摆线针轮或斜齿轮减速机作为动力,配有不同的安装托架,可以垂直、倾斜及水平调节搅拌轴线角度;JBYH还可以根据筒体高矮采用手动、电动和液压的方式提供上下升降的搅拌服务,以至于达到更好的搅拌效果。
该机型可根据不同的搅拌目的来配置如CL、QL、ZHX、FY、MK、YK、TXL等不同形式的搅拌器叶轮,材质可分为碳钢、不锈钢、衬胶及工程塑料等。
2. 型号表示
JBY (H) 300/ZHX—350—YB1.5—S1
搅拌器材质代号
电机代号(Y、YB防爆、YVP变频、GMBL调速等)
搅拌机每分钟转速
搅拌器直径/形式
可上下升降(不带升降不注明)
可移搅拌机简称
3.产品图样
齿轮减速可移搅拌机 | 摆线针轮减速带调速可移搅拌机 |
手动提升可移搅拌机 | 液压提升可移搅拌机/电动提升可移搅拌机 |

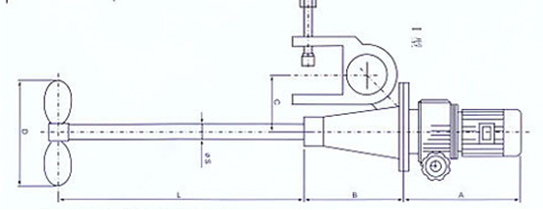

3. JBY系列可移搅拌机的选型及主要参数
型号 | 功率 | 转速 | 叶轮 | 主轴 | 主要尺寸 | |||
JBY | KW | r/min | ØD | ØS | A | B | C | L |
1 | 0.18 | 100-1000 | 100-150 | 10-20 | ~250 | ~130 | ~100 | ﹤800 |
2 | 0.25 | 100-1000 | 150-180 | 16-20 | ~250 | ~130 | ~100 | ﹤800 |
3 | 0.37 | 80-800 | 150-250 | 20-25 | ~280 | ~150 | ~120 | ﹤1000 |
4 | 0.55 | 80-800 | 180-250 | 20-25 | ~280 | ~150 | ~120 | ﹤1200 |
5 | 0.75 | 60-600 | 250-300 | 30 | ~340 | ~200 | ~140 | ﹤1200 |
6 | 1.1 | 40-500 | 300-350 | 35 | ~400 | ~250 | ~150 | ﹤1600 |
7 | 1.5 | 40-500 | 300-350 | 35 | ~450 | ~250 | ~150 | ﹤1600 |
8 | 2.2 | 40-300 | 350-400 | 40 | ~530 | ~280 | ~160 | ﹤2000 |
9 | 3 | 40-300 | 350-450 | 50 | ~530 | ~280 | ~160 | ﹤2000 |
JBYH系列可移搅拌机可以根据用户需求设计制造带有滚动脚轮能自由移动的台架式搅拌机,主要用于筒体边缘不能直接固定、需要经常搬运的容器的搅拌。台架可根据不同直径、不同高度的筒体定制专用尺寸;同时台架的上下升降可以制作成手动、电动和液压的方式;在这情况下台架能和搅拌容器保持较佳的位置,以至于达到较好的搅拌效果、提高工作效率。
JBYH系列可移搅拌机的选型可以根据JBY系列可移搅拌机的选型表选型设计,如用户需要可以安装整套电控系统,更加方便、快捷。
